ZW80-80-35 耐腐蝕無堵塞自吸排污泵

ZW80-80-35 耐腐蝕無堵塞自吸排污泵是根據ZX型自吸離心泵及QW型潛水排污泵的結構及性能，借鑒國外同類產品之優點，研制而成的集自吸及排污于一身的新型泵種。既可象一般清水自吸泵那樣不需安裝底閥，不需灌引水，又可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物和膠質液體，完全減輕人力的勞動強度，而且安裝使用方便，極少維修，具有廣闊的應用市場和發展前景。

適用范圍：

ZW80-80-35 耐腐蝕無堵塞自吸排污泵適用于化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政排污工程、公共設施排污、河塘養殖等行業。

產品優點：

1、排污能力強：特殊的葉輪防堵設計，確保了泵高效且無堵塞。

2、高效節能：采用優秀水力模型，效率比一般自吸泵高3～5%。

3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間更短。

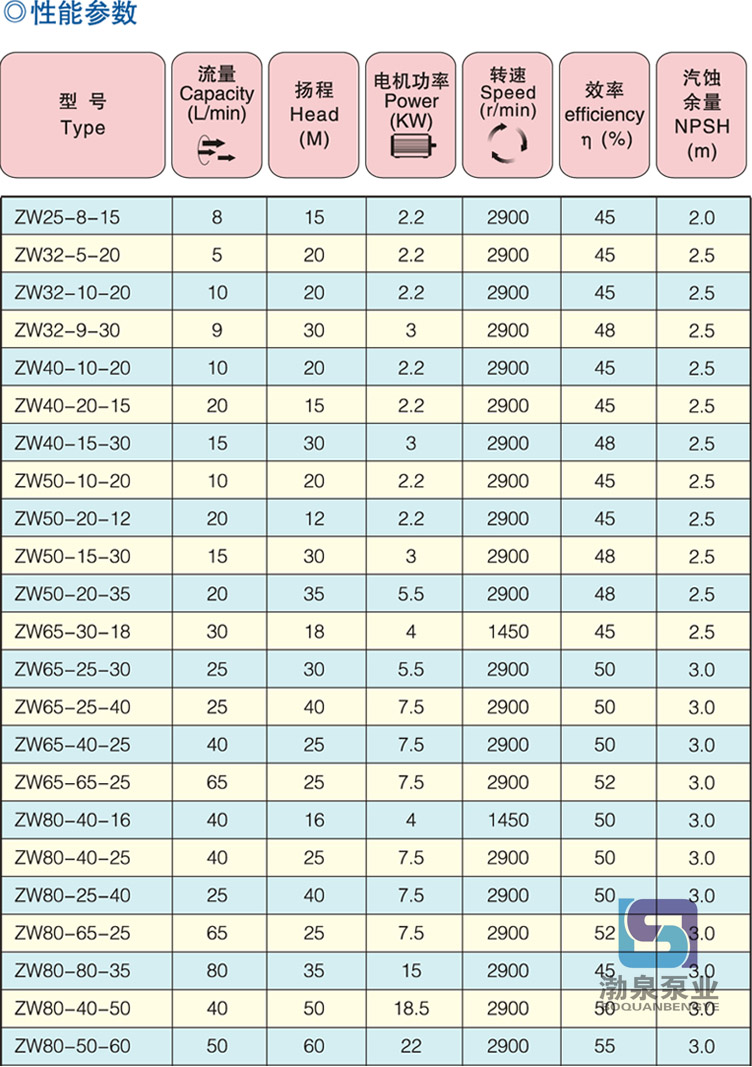

技術參數：

流量：5-800m3/h；

揚程：12-60m；

電機功率：2.2-55KW；

轉速：1450-2900r/min；

口徑：φ25-φ300；

介質溫度：≤100℃；

自吸高度：4.5-6.0m。

結構及工作原理：

ZW80-80-35 耐腐蝕無堵塞自吸排污泵主要由泵體、葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見下圖。

自吸式無堵塞排污泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，泵內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。

第二次工作時泵吸入口處裝有單向逆止閥，因此不需再加儲水即可起動。
