首 頁 >> 不銹鋼多級泵 >> CHL、CHLK輕型不銹鋼多級離心泵
輕型不銹鋼多級離心泵_CHL、CHLK

CHL、CHLK輕型不銹鋼多級離心泵


以下為系列產品選型范圍,具體型號參考性能參數表
口徑范圍:  25-50/25-50 mm
流量范圍:  0.5-28 m3/h
揚程范圍:  9-60 m
材質:304、316、316L不銹鋼
常規產品全部現貨供應,縮短了交貨期。
應用領域: 主要用于家庭型中央空調循環及工業上液體的傳輸。如脫礦物質水、軟水、凈化系統、輕油等的循環和增壓。



產品介紹

一、產品概述:
輕型臥式多級離心泵CHL,CHLK和CHLF(T)非自吸離心泵,配加長軸電機采用了免修機械密封,緊湊式結構使泵尺寸很小,軸向入口和徑向出口。多級離心泵的過流部件均采用不銹鋼材料(304或316)制成,輕型不銹鋼多級離心泵具有低噪音,耐輕腐蝕,外形美觀、體積小、重量輕、使用壽命長等特點,不同材質的硬質合金密封,保證了不同介質輸送均無泄漏;噪音低:兩個低噪音軸承下的水泵,運轉平穩,除電機微弱聲響,基本無噪聲;故障率低:結構簡單合理,整機無故障工作時間大大提高。采用國內水力模型優化設計而成的臥式多級離心泵。



二、應用范圍:
CHL,CHLK和CHLF(T)型多級泵(輕型不銹鋼多級離心泵)主要用于家庭型中央空調循環及工業上液體的傳輸。如脫礦物質水、軟水、凈化系統、輕油等的循環增壓
1)小型中央空調循環
2)冷卻系統
3)工業清洗
4)水處理(水的凈化)
5)水產養殖
6)施肥/計量系統
7)環境應用



三、工作條件:
稀薄、干凈、不凝、不爆炸、不含固體顆粒或纖維的液體。
液體溫度: 常溫型-15℃至+70℃
熱水型+70℃至+110℃
最大環境溫度:+40℃
最大運作壓力:10巴
最大進口壓力受最大運作壓力限制
介質酸堿性:PH4~9



四、輸送液體
1、稀薄、清潔、不含固體顆粒或纖維的非易燃易爆液體。
2、泵可以輸送諸如礦泉水、軟化水、純水、清油和其它輕化工介質。
3、當輸送液體的密度或粘度大于水,如需要,必須配用大功率電機。
4、泵是否適用于某一特定液體由多種因素決定,其中最重要的是氯含量、PH值、溫度和溶濟、油的含量等。



五、曲線條件:
下述條件適用于后面所示性能曲線。
1、所有曲線都基于電機在恒速2900rpm的測量值。
2、曲線容差符合ISO9906,附錄A。
3、測試采用20℃不含空氣的水,運動粘度為1mm2/s。
4、泵的使用參照加粗曲線的性能范圍,以防流量過小產生過熱和流量過大使電機過載等。



六、電機:
電機為全封閉,風冷式二極電機
防護等級:IP55
絕緣等級:F
標準電壓,
50Hz:
1×220-240V
3×220-240V
380-415V



七、型號含義:

CHL  4 — 30
|         |       |
|         |       |______  級數×10
|         |
|         |____________  額定流量m3/h
|
|____________________ 輕型不銹鋼多級離心泵(過流部件不銹鋼304或316)


CHL  K  4 — 30
|       |    |       |
|       |    |       |______  級數×10
|       |    |
|       |    |____________  額定流量m3/h
|       |
|       |_______________  不銹鋼空調專用泵
|
|____________________ 輕型臥式多級管道離心泵(過流部件不銹鋼304或316)

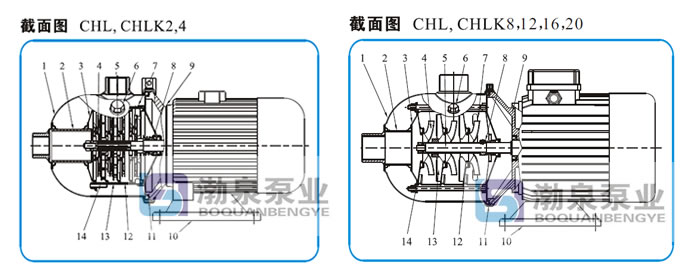

八、截面圖:

chlf截面圖

序號
零件名稱
材料
對照代號/AISI/ASTM
1
進出水段
不銹鋼
AISI304
2
連接管
不銹鋼
AISI304
3
壓板
不銹鋼
AISI304
4
葉輪
不銹鋼
AISI304
5
不銹鋼
AISI304
6
堵頭
不銹鋼
AISI304
7
出水導葉
不銹鋼
AISI304
8
機械密封


9
電機端蓋
鋁合金

10
底座
鑄鐵
ASTM25B
11
快速接頭
不銹鋼
AISI304
12
導葉
不銹鋼
AISI304
13
支撐導葉
不銹鋼
AISI304
14
導流器
不銹鋼
AISI304



九、性能參數:



型號
揚程(m)
流量(m3/h)
電機功率(KW)
轉速(r/min)
CHL2-20
14
2
0.37
2900
CHL2-30
21
2
0.55
2900
CHL2-40
28
2
0.55
2900
CHL2-50
35
2
0.55
2900
CHL2-60
42
2
0.75
2900
CHL4-20
15
4
0.55
2900
CHL4-30
22
4
0.75
2900
CHL4-40
30
4
0.75
2900
CHL8-10
8.5
8
0.75
2900
CHL8-20
17
8
0.75
2900
CHL8-30
25.5
8
1.1
2900
CHL8-40
34
8
1.5
2900
CHL8-50
42.5
8
2.2
2900
CHL12-10
9.5
12
0.75
2900
CHL12-20
19.5
12
1.2
2900
CHL12-30
29.5
12
1.8
2900
CHL12-40
39.5
12
2.4
2900
CHL12-50
50
12
3
2900
CHL16-10
10
16
1.1
2900
CHL16-20
21
16
2.2
2900
CHL16-30
32
16
3
2900
CHL20-10
9.5
20
1.1
2900
CHL20-20
21
20
2.2
2900
CHL20-30
33
20
4
2900


因產品生產批次、型號不同,產品圖片及外形尺寸等僅供參考,詳情可聯系我們的銷售人員
